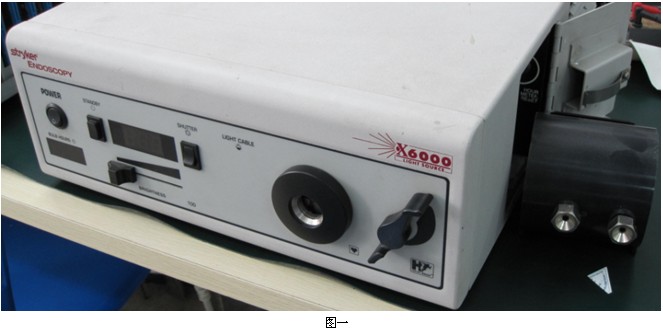

STRYKER X6000 Common Failure No. 2--The xenon lamp will not light up until the power is turned on for a long time.

2020-02-12 12:35:56 張珺昊 249

[摘    要]開機很長時間燈才亮

[關健詞]X6000   故障


        。

    故障現象:開機后大約1分鐘,氙燈才能點亮。

    分析與維修:

        1.可能是高壓板的故障,高壓電容漏電很長時間才能把電壓充上來,使放電管放電,擊穿氙氣點亮氙燈。

        2.主電源板的原因。

        3.用萬用表直流檔(200V)檢測高壓板的J1、J2兩點的電壓,發現此電壓剛始很低60多伏,慢慢地升高,最后到160多伏,就聽到放電管“啪”一聲放電,氙燈點亮。把高壓板拆下,電壓也是如此慢慢升高。說明故障在電源板上而不是高壓板。

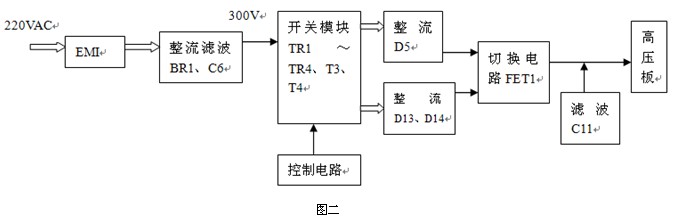

        4.電源板的大致工作原理:市電220VAC經BR1橋堆整流,C6濾波,得到約300V的直流;TR1~TR4開關管與T3變壓器構成電源的核心部份,T3的一組輸出經D13、D14整流,C11濾波后得到160V的電壓供高壓板升壓給氙燈提供啟動電壓;T3的另組輸出經D5整流,C11濾波后得到14V供氙燈啟動后正常工作電壓。高低壓的切換由FET1場效應管來完成。如圖二所示。

        5.用萬用表直流檔(200V)檢測D13的負極有高壓,而D5的2腳卻沒有(正常此兩腳電壓在開機時應大約相等的),應該是FET1沒正常工作。用表檢測FET1的相關控制元器件發現電感L3的兩腳焊盤間時通時不通,用放大鏡仔細看原來是有L3的一腳虛焊,加焊后,問題解決,一開機氙燈就點亮。


   總結:在平時維修過程中要注意板卡的工作原理分析及檢測設備的應用。
